串并联电路综合训练
1、选择题（每题3分 共24分）
现有四对并联电阻，其中总电阻最小的一对是（
）
A．两个5欧 B. 一个10欧和一个5欧
C
．一个100欧和一个1欧 D. 一个2欧和一个3欧
有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中用，则电路中允许通过的最大电流为〔 〕
A． 1A B．2A C． 3A D． 不可以确定
有两条同样粗细的导线，用同种材料做成，一条长20cm，另一条长1.3m，比较它们的电阻，则（ ）
A. 20cm长的电阻大 B. 一样大
C. 1.3m长的电阻大 D. 没办法比较

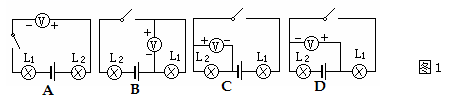

如图1，各图中测量L1电压的电路，正确的是（ ）
电路如图2所示，电源电压为6伏，R1为20欧，R2为40欧，合上开关，电压表的读数为（ ）
A．1伏特 B. 2伏特
C. 4伏特 D. 6伏特
如图3所示的两个电路中，电源电压相等且维持不变。闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的
亮度变化状况是（ ）[来源:学_科_网Z_X_X_K]
A．L1变暗，L2亮度不变
B．L1、L2都变亮
C．L1变亮，L2变暗
D．L1、L2都变暗
如图4所示，R2=3R1，当S闭合、S1断开时，电流表的示数为I1 ，当S、S1均闭合
时，电流表的示数变为I2，则I1和I2的关系是 （ ）
A．I2=1/4I1
B．I2=4I1
C．I2=4/3I1
D．I2=3/4I1
小明按如图5（甲）所示的电路进行实验，当电键闭合后，电压表V１和V2的指针地方完全一样，如图5（乙）所示，导致这一现象是什么原因 （ ）
A．可能Ｌ１开路
B．可能Ｌ２短路
C．可能 V１和V2所选量程不相同，Ｌ1短路
D．可能 V１和V2所选量程不相同，其它完好
2、填空题（每题1分 共30分）
用导线把电路元件__________连接起来组成的电路称为串联电路。用导线把电路元件__________连接在电路两点之间组成的电路称为并联电路。
对于某个确定导体，通过导体的电流强度与__________成正比，对于不同导体，当导体两端的电压肯定时，通过导体的电流与__________成反比。
有一导体，两端的电压为6伏时，通过的电流为0.5安，它的电阻是__________欧姆；当它两端的电压为8伏时，通过它的电流是__________安；若它两端的电压为0伏时，该导体的电阻是__________欧姆。
每秒钟有0.3库的电量通过A灯，每分钟通过B灯的电量是6库，那样通过灯A和B的电
流之比为________，可以判定，A灯和B灯不可能是______联的。
如图6，把8欧和4欧的电阻串联在电路中，当通过4欧电阻的电流为0.2安时，它两端的电压是__________伏，通过8欧电阻的电流为__________安，电路总电压为__________伏。
如图7所示的电路中，已知通过R1的电流是0.3安，则通过R2的电流是__________安，电路的总电流是__________安。
将图8的滑动变阻器连入电路后，若滑片P向右移动，能使电路中电流减小，则应接__________或接__________两个接线柱。若将A、B两个接线柱接入电路中，当滑片P向左移动时，则电路中的电流__________。[来源:学科网ZXXK]
[来源:Z§xx§k.Com]
两个电阻阻值之比为R1:R2=1:2，将它们串联在电压为U的电路中，则R1、R2两端电压U1:U2=__________，若将R1、R2并联在电路中, R1、R2两端电压之比U/1:U/2=__________，通过的电流之比I/1：I/2＝__________。
如图9所示，电阻R1的阻值为20欧，R2为40欧，当电键S断开时，电流表A的示数为0.1安，电源电压为__________________________________________________伏。若电键S闭合时，电流表A的示数为______________________________安。
某同学在做“用电流表测电流”的实验中，所用电路如图10甲所示，按电路图正确连接电路并闭合电键S后，电流表A1、A2的计数如图10乙，则A1读数是__________安；A2的读数是__________安。
在图11所示的电路中，电源电压维持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将__________，电压表V2与电压表V1示数的比值将_________。（均选填“变小”、“不变”或“变大”）
在如图12所示电路中，电源电压维持不变。闭合电键S，电路正常工作。过了一会儿，灯熄灭了，已知电路中各处均接触好，除电灯L和电阻R外，其它元件均完好，
且电灯L和电阻R的问题不同时发生。
请判断该电路中存在的问题可能是__________；_____________________；
_____________________。（请将三种可能填写完整）
3、作图题（每题3分 共9分）
在图13中添两根导线，使两灯并联，电流表测干路电流。
请在图14所给实物图上补上一根导线（用笔线作导线），使滑动变阻器滑片P向右移动时小灯变亮，并画出对应的电路图。
如图15所示，在○中填入电压表、电流表符号，使两个小灯都能发光。
[来源:Zxxk.Com]
4、计算题（16题9分 17题12分 共21分）
如图16所示，电阻R1为24欧，电键S断开时，电流表的示数为0.3安；电键S闭合时，电流表的示数为0.5安，则（1）电源电压为多大？（2）电阻R2多大？
如图17所示电路，R2阻值为16欧，当电键闭合时，电流表A1的示数为0.2安，电流表A2的示数为0.3安。求（1）电源
电压 （2）滑动变阻器接人电路的阻值
（3）若A2选0～0.6安量程，为保证A2安全用，滑动变阻器接入电路阻值最小是多少？
[来源:Z。xx。k.Com]
5、实验题（每格2分 共16分）
小明借助如图18所示的实验器材测电阻Rx的阻值，电源是由两节新干电池组成，有一根导线没连接，请你以笔线代替导线把电路连接正确；闭合电键前，应将滑动变阻器的滑片移到图中的______________________________，可以起到__________有哪些用途。
①当闭合电键后，电流表与电压表的示数如图19所示，则电流表的示数为______________________________安，电压表的示数为______________________________伏。电阻为__________欧姆。
②小华更换了电阻Rx和滑动变阻器R´后重新进行实验，发现电流表示数一直为0，于是他用一只完好的灯L替换Rx后，发现灯能发光，若电路中只有一处问题，且只发生在Rx或R´上，可以判断是______________________________问题。小明觉得无需灯L，只须察看到______________________________现象，也能看出这一问题。
